Fastra Komponenty pre oceľové potrubia

Nafukovacie hrdlá FH so zátkou s vonkajším štvorhranom

Kód produktu 187-balonovaci-hrdla-fh

K tomuto produktu nie sú k dispozícii žiadne poznámky. Môžete však pridať svoje hodnotenie alebo názor na výrobok z tejto kategórie.

Máte záujem? Kontaktujte nás — radi odpovieme.

Balónové hrdlá FH so zátkou s vnútorným štvorhranom
PN	Názov	#	Z	Ø D	Ø D1	L	Katalógové číslo
PN	Názov	#	Z	[mm]	[mm]	[mm]	Katalógové číslo
16	Rozšírený hrdlo FH-F PN16	(bez polomeru)	G2½"	69	59	55	510-1116-100
	Rozšírenie FHM-F PN16	50	G2"	51	41	45	510-1116-110
	Nafukovacie hrdlo FHS-F PN16	65 – 150	G2½"	69	59	47	510-1116-120
	Rozšírený hrdlo FHX-F PN16	nad 200	G2½"	69	59	52	510-1116-130
	Rozšírený hrdlo FHXX-F PN16	500	G4"	112	91	67	510-1116-140
40	Rozširujúci krk FH-F PN40	(bez polomeru)	G2½"	69	59	55	510-1140-100
	Rozšírený výstup FHM-F PN40	50	G2"	51	41	45	510-1140-110
	Rozšírený hrdlo FHS-F PN40	65 – 150	G2½"	69	59	47	510–1140–120
	Rozšírený hrdlo FHX-F PN40	nad 200	G2½"	69	59	52	510-1140-130
	Rozšírený hrdlo FHXX-F PN40	500	G4"	105	83	68	510–1140–140
70	Rozširujúci krk FH-F PN70	(bez polomeru)	G2½"	69	59	55	510-1170-100
	Rozšírený hrdlo FHM-F PN70	50	G2"	51	41	45	510-1170-110
	Rozširujúci krk FHS-F PN70	65 – 150	G2½"	69	59	47	510–1170–120
	Rozšírený hrdlo FHX-F PN70	nad 200	G2½"	69	59	52	510-1170-130
	Rozšírený hrdlo FHXX-F PN70	500	G4"	105	83	68	510–1170–140
100	Rozširujúci krk FH-F PN100	(bez polomeru)	G2½"	69	59	55	510-1190-100
	Rozšírenie FHM-F PN100	50	G2"	51	41	45	510-1190-110
	Nafukovacie hrdlo FHS-F PN100	65 – 150	G2½"	69	59	47	510-1190-120
	Rozšírený hrdlo FHX-F PN100	nad 200	G2½"	69	59	52	510-1190-130
	Rozšírený hrdlo FHXX-F PN100	500	G4"	105	83	68	510-1190-140

# – určené na privarenie na potrubie DN/ID [mm]

Z – vonkajší závit podľa ČSN EN ISO 228-1:2003

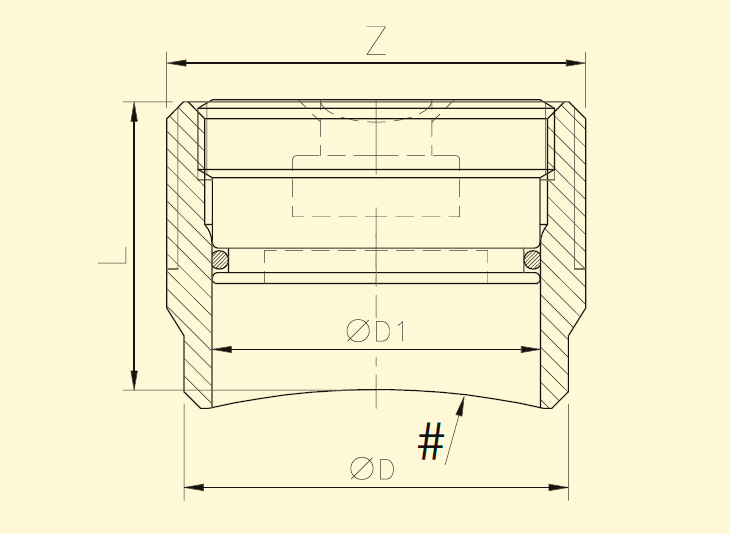

D, D1, L – rozmery pozri náčrt
