Zátkové tvarovky typu FS
K tomuto produktu nie sú k dispozícii žiadne poznámky. Môžete však pridať svoje hodnotenie alebo názor na výrobok z tejto kategórie.
Máte záujem?
Kontaktujte nás — radi odpovieme.
ZÁTKOVÉ TVAROVKY TYPU FS S ZÁTKOU S VNÚTORNÝM ŠTVORHRANOM
| Zátkové tvarovky FS so zátkou s vnútorným štvorhranom | |||||||
| Názov | Z | ØD | ØD | ØD2 | V | L | Katalógové číslo |
| [mm] | 1 [mm] | [mm] | [mm] | [mm] | |||
| Zátková tvarovka FSS-F DN20 | G 2" | 26,9 | 27 | 34 | 75 | 120 | 510-3120-020 |
| Zátková tvarovka FSS-F DN25 | G 2" | 33,7 | 27 | 42 | 75 | 120 | 510-3120-025 |
| Zátková tvarovka FSS-F DN32 | G 2" | 42,4 | 37 | 51 | 75 | 150 | 510-3120-032 |
| Zátková tvarovka FSS-F DN40 | G 2" | 48,3 | 41 | 57 | 75 | 150 | 510-3120-040 |
| Zátková tvarovka FSX-F DN50 | G 2½" | 60,3 | 53 | 70 | 90 | 150 | 510-3120-050 |
D – určené na privarenie na potrubie s vonkajším priemerom [mm]
Z – vonkajší závit podľa ČSN EN ISO 228-1:2003

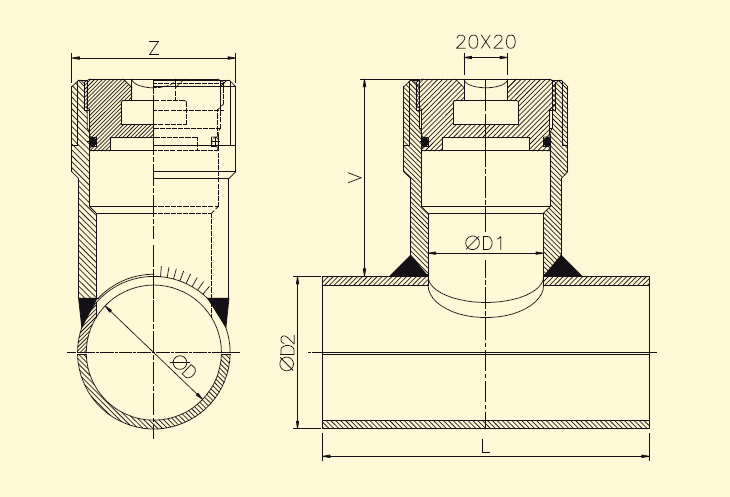

D1, D2, V, L – rozmery pozri náčrt
